Galeon - (re)konstrukcja
Idź do strony 1, 2  Następny

Napisz nowy temat   Odpowiedz do tematu    Forum www.timberships.fora.pl Strona Główna -> Okręty wiosłowe, żaglowe i parowo-żaglowe / Pytania, odpowiedzi, polemiki
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Pon 20:03, 24 Paź 2011    Temat postu: Galeon - (re)konstrukcja

Witam,
Mam małe pytanie w sprawie konstrukcji okrętów z przełomu XVI i XVII wieku, z którym nie mogę sobie jakoś sam poradzić.
Czy na okrętach we wspomnianym okresie były budowane podwójne (to znaczy dwie, jedna nad drugą) otwarte galeryjki rufowe? Takie jak można zaobserwować na przykład na znanym obrazie Stefana Płużańskiego „Bitwa pod Oliwą”?
Jakoś tak podwójne galeryjki rufowe nie pasują mi do gruszkowatego kadłuba galeonu z przełomu wieków. Wiem że niektórzy współcześni malarze i rysownicy lubują się w takich przedstawieniach wielkich galeonów, jednak taki układ kłuci mi się z moim pojmowaniem konstrukcji tych okrętów.
Jeżeli chodzi o przedstawienia z epoki też mam kłopot, aby jednoznacznie stwierdzić iż takie rozwiązanie to czysty wymysł. Rysunki Wilhelma Dilichi są raczej mało wiarygodne – taka konstrukcja rufy, przypominająca raczej indiańskie Pueblo (pudełko ustawione na pudełku) w rzeczywistości raczej nie mogła występować. Tak samo okręt z obrazu Hendrika van Minderhouta, również można uznać za fantazję autora (Scena w porcie z pomnikiem Ferdynanda 1-go Medyceusza). Jednak obraz Juana de la Corte, przedstawiający odbicie wyspy San Martin, już wzbudził moje wątpliwości, tak samo jak jedna z grafik przedstawiająca bodajże klęskę srebrnej floty w zatoce Matanzas.
Już sam nie wiem co o tym sadzić – czy takie rozwiązanie faktycznie było wykorzystywane czy też autorzy tych rysunków/obrazów błędnie zinterpretowali daszek nad galeryjka rufową jako drugą znajdująca się nad nią galeryjkę?
Oczywiście pomijam wymysły bardziej współczesnych nam autorów, bo tym to czasami fantazja straszliwie wręcz galopowała...

pozdr


Ostatnio zmieniony przez maxgall dnia Pon 21:47, 24 Paź 2011, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kgerlach
Administrator



Dołączył: 20 Lip 2010
Posty: 5400
Przeczytał: 1 temat


PostWysłany: Pon 21:31, 24 Paź 2011    Temat postu:

Autorytet w tych kwestiach, chociaż już wiekowy, L.G. Carr Laughton, pisał kiedyś: „Okręty elżbietańskie wydawały się zwykle kontentować jedną galerią...dwie galerie mogły być czasami używane na OKRĘTACH O WYSOKICH RUFACH przed 1600, a po tej dacie z pewnością nie były nie spotykane”. Oczywiście dwie galerie na małych galeonach spod Oliwy to nonsens. Załączam rycinę z epoki wielkiego holenderskiego galeonu, datowaną na rok 1594 (autorstwa Barentsoena).



Pozdrawiam, Krzysztof Gerlach
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Pon 21:45, 24 Paź 2011    Temat postu:

Na obraz Płużańskiego powołałem się tylko dlatego, że jest on dosyć dobrze znany (oraz łatwy do odszukania w sieci) i doskonale ilustruje o jakie rozwiązanie mi chodziło. Abstrahując zupełnie od zgodności tego obrazu z rzeczywistością (widziałem już większe bzdury ilustrujące rzekomo bitwę oliwską, na przykład jako żywo starcie liniowców z epoki napoleońskiej…).

Czy dla hiszpańskich okrętów (które rozwijały się trochę inaczej niż angielskie i holenderskie) również można przyjąć że po 1600 roku podwójne galerie raczej nie występowały?

pozdr
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kgerlach
Administrator



Dołączył: 20 Lip 2010
Posty: 5400
Przeczytał: 1 temat


PostWysłany: Pon 23:04, 24 Paź 2011    Temat postu:

Zaraz, zaraz, ja niczego takiego nie napisałem.
Być może tłumaczenie z angielskiego przeczenia na polskie podwójne przeczenie stworzyło jakąś niejasność. Więc jeszcze raz, swoimi słowami: wg Laughtona podwójne otwarte galerie były znane, chociaż rzadkie i stosowane tylko na okrętach z bardzo wysokimi rufami, już przed 1600 rokiem, a i po tej dacie się trafiały (może nawet częściej). Nikt tu nie sugeruje, że po 1600 zanikły.
Ewidencja takiego rozwiązania jest w ogóle na tyle skąpa, że wątpię aby dało się odpowiedzialnie stwierdzić, że akurat u Anglików i Holendrów dwie galerie sporadycznie występowały, a u Hiszpanów na pewno nie.
Pozdrawiam, Krzysztof Gerlach
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Wto 18:25, 25 Paź 2011    Temat postu:

Przepraszam, nieuważnie przeczytałem Pańską pierwszą odpowiedź.
Dziękuję za wyjaśnienia.
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Sob 22:09, 05 Lis 2011    Temat postu:

Pod koniec XVI wieku na wielkich żaglowcach północnoeuropejskich stosowano cztery maszty. W pierwszej połowie następnego stulecia czwarty maszt (bonawentura) zaniknął całkowicie. Co ciekawe część żaglowców nosząca początkowo cztery maszty (np. Prince Royal) została czwartego masztu pozbawiona.
Czy taka modyfikacja polegała tylko na prostym demontażu bonawentury, czy też wiązała się z większą przebudową i „przesunięciem” pozostałych masztów?
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kgerlach
Administrator



Dołączył: 20 Lip 2010
Posty: 5400
Przeczytał: 1 temat


PostWysłany: Nie 10:13, 06 Lis 2011    Temat postu:

Trudno na to odpowiedzieć z całkowitą pewnością z trzech powodów:
1) pisane reguły z tamtych czasów milczą na ten temat;
2) na tych wizerunkach (z epoki!) okrętów czteromasztowych, które można uznać wystarczająco precyzyjne w sytuowaniu masztów i dające się łatwo odczytać (plany boczne lub rzuty prawie z boku), pozycje bezanmasztu i bonawentura-masztu są przedstawiane bardzo rozbieżnie;
3) nie tylko wizerunki, ale nawet liczbowe dane z podręczników budowy okrętów z tamtych czasów umieszczają grotmaszt w mocno różnych miejscach względem środka stępki (zarówno w przód, jak w tył od niego), a co do pozycji bezanmasztu (na trójmasztowcach) to Thomas Miller pisał w 1655: „teraz co do umiejscowienia twojego bezanmasztu..., nie ma żadnej stałej reguły, którą można by podać, tylko twoje oko musi być najlepszą regułą”.

Ostrożnie można jednak założyć, że grotmaszt bywał NAJCZĘŚCIEJ umieszczany tuż za śródokręciem dolnego pokładu działowego (czy 4 do 5 procent w tył od środka długości między pionami), podczas gdy bezanmaszt (na trójmasztowcach) z grubsza w połowie odległości między grotmasztem a szczytem rufy.
Mamy teraz do wyboru przynajmniej dwie koncepcje umieszczania tylnych masztów na czteromasztowcach – A) na słynnym planie z Pepys Library (uchodzącym za wizerunek okrętu elżbietańskiego z c. 1580, ale przez niektórych datowanego raczej – zwłaszcza gdy chodzi o omasztowanie – na ok.1600) oraz na obrazach Vrooma, bonawentura jest usytuowany mniej więcej ponad szczytem tylnicy, a bezanmaszt w połowie odległości między nim a grotmasztem lub trochę bliżej bonawentury. Jednak np. na obrazie Moellera z c.1625 (duńskiego okrętu) czy rycinie Visschera z końca XVI w.(angielskiego okrętu) mamy B) oba tylne maszty odsunięte daleko w tył, bezanmaszt jest nawet za połową odległości między szczytem rufy a grotmasztem, a bonawentura niewiele odchodzi od końca rufy.

Usunięcie bonawentury oznaczało tylko przejęcie roli, którą pełnił na spółkę ze starym bezanmasztem, przez nowy bezanmaszt. W ŻADEN SPOSÓB NIE RZUTOWAŁO TO na rozmieszczenie grotmasztu i fokmasztu, więc nie było najmniejszych powodów, aby przy modyfikacji przesuwać maszty główne.
Natomiast przy koncepcji A) nowy bezanmaszt musiał wędrować na pozycję pośrednią między dotychczasowymi położeniami starego bezanmasztu i bonawentury, czyli wymagał przesunięcia.
Przy koncepcji B) – moim zdaniem nieco mniej realistycznej – wystarczyło usunąć bonawenturę, a nowy bezanmaszt wstawić dokładnie na miejsce starego, ponieważ była to już dość typowa pozycja na trójmasztowcach.

Tak to zapewne wyglądało w większości przypadków. Trzeba jednak pamiętać, że na przełomie XVI/XVII wieku nie ustaliły się jeszcze sztywne reguły, jakie znamy z późniejszych czasów. Mamy np. pełno trójmasztowców z bezanmasztem sterczącym niemal z płasku rufy, trafiają się wizerunki czteromasztowców z grotmasztem umieszczonym niezwykle silnie w tył od śródokręcia, a wtedy wszelkie porównania zawodzą.
Krzysztof Gerlach
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Śro 20:26, 21 Gru 2011    Temat postu:

Pozwolę sobie podrążyć jeszcze temat konstrukcji galeonów z przełomu XVI i XVII stulecia.

Bardzo charakterystycznym elementem konstrukcyjny galeonów z tego okresu (i nie tylko galeonów) był obniżony w części rufowej główny pokład działowy, na którym to obniżonym pokładzie znajdowały się działa rejteradowe (jak ja uwielbiam to określenie Wink ).

Czy to obniżenie pokładu było spowodowane umieszczeniem tam wspomnianych dział (większa wytrzymałość tego pokładu? obniżenie środka ciężkości?), czy też było spowodowane innymi względami konstrukcyjnymi (np. większa wysokość pomieszczenia z uwagi na znajdujący się tam rumpel, obniżenie wszystkich pokładów powyżej aby obniżyć sylwetkę itp.)?

pozdr
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
kgerlach
Administrator



Dołączył: 20 Lip 2010
Posty: 5400
Przeczytał: 1 temat


PostWysłany: Czw 0:32, 22 Gru 2011    Temat postu:

Miałem kolejną awarię elektryczności w całej dzielnicy, stąd przerwa w odpowiedziach.

Pozwolę sobie na początek zauważyć, że nie wszystkie galeony charakteryzowały się wspomnianą cechą. Dość złośliwie ten najbardziej znany, czyli Wasa, nie tylko nie ma opadającego pokładu przy rufie, lecz wręcz przeciwnie – część pokładu pod rumplem jest nawet lekko podniesiona (!) w stosunku do reszty.
Wróćmy jednak do tych, które rzeczywiście miały takie rozwiązanie. Tutaj wyjaśnienie jest wielotorowe. Ze względu na stosowane wtedy metody wykreślania wręgów, a także z uwagi na potrzebę utrzymania wytrzymałości wzdłużnej okrętu w epoce, kiedy konstrukcja zładu wzdłużnego daleka jeszcze była od perfekcji, kadłuby bardzo mocno podnosiły się ku dziobowi i rufie. Konkretnie chodzi tutaj o bieg poziomych odbojnic wzmacniających i pogrubionych pasów poszycia, które tworzyły silne łuki (ich śladem podążało na ogół nadburcie). Jeśli pokłady prowadzono do nich równolegle (co się czasem, chociaż rzadko, zdarzało), wówczas działa burtowe w rejonie dziobu i (zwłaszcza) rufy przechylały się niebezpiecznie na bok, a te strzelające wprost w tył (przez pawęż) mogły grzmocić tylko w niebo. Już nie wspomnę o straszliwym wysiłku przy ich zataczaniu do furty po wystrzale. Wyjściem często stosowanym było poprowadzenie biegu pokładów ze znacznie mniejszymi łukami niż łuki odbojnic i pasów poszycia. Innym – nagłe załamanie linii pokładu i poprowadzenie go w partii rufowej prawie równolegle do linii wodnej. Jednak furty były zawsze na określonej wysokości nad pokładem, wynikającej z wymiarów lawet. W obu wspomnianych przypadkach niebezpieczeństwo polegało więc na tym, że w pewnym miejscu niezgodność biegu linii pokładu z linią poszycia doprowadzi do przecięcia wzmocnionych pasów poszycia i usztywniających odbojnic przez furty. Plany dowodzą, że czasem się z tym godzono, ale to bardzo źle wpływało na wytrzymałość i trwałość okrętu. Zapobiegał temu właśnie uskok pokładu - wtedy furty zamiast przeciąć odbojnicę, spadały poniżej niej i mogły sobie biec spokojnie aż do rufy. Przy okazji tę część obniżoną bezkarnie prostowano, tzn. prowadzono dużo bardziej równolegle do LW, co bardzo ułatwiało obsługę dział strzelających całkiem do tyłu.
To była przyczyna najważniejsza. Ale odnoszono przy okazji szereg innych korzyści. Ciężkie działa schodziły niżej, co poprawiało stateczność dzięki obniżeniu środka ciężkości. Galeony miały rufy bardzo silnie zwężające się ku górze, więc obniżenie tej platformy z działami do miejsca, gdzie rufa była dużo szersza (praktycznie – najszersza) pozwalało wyciąć więcej furt rufowych czy swobodniej manewrować działami przy istniejącej liczbie furt i/lub zwiększyć kaliber tych armat. Taki uskok dolnego pokładu umożliwiał też analogiczne uskoki pokładów leżących wyżej, co dawało na każdym poziomie te same korzyści, a w ostatecznym efekcie ów niższy profil kasztelu rufowego (niższą sylwetkę), o której Pan wspomniał, bardzo poprawiający własności żeglarskie.
Pozdrawiam, Krzysztof Gerlach
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
maxgall




Dołączył: 24 Sie 2010
Posty: 94
Przeczytał: 0 tematów


PostWysłany: Pią 0:30, 23 Gru 2011    Temat postu:

Dziękuję za wyjaśnienia.

pozdr
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
Karrex




Dołączył: 05 Lis 2010
Posty: 71
Przeczytał: 0 tematów

Skąd: Gdynia

PostWysłany: Pon 20:37, 23 Lut 2015    Temat postu: Anchor lining - początki

Witam serdecznie.
Moje pytanie nie dotyczy co prawda "konstrukcji", ale do rekonstrukcji myślę jak najbardziej przydatne Wink
Chodzi mi mianowicie o "anchor lining" - warstwa poszycia, położona (obustronnie) na poszyciu kadłuba w celu zapobiegnięcia uszkodzeniom kadłuba podczas podciągania i wyciągania kotwicy

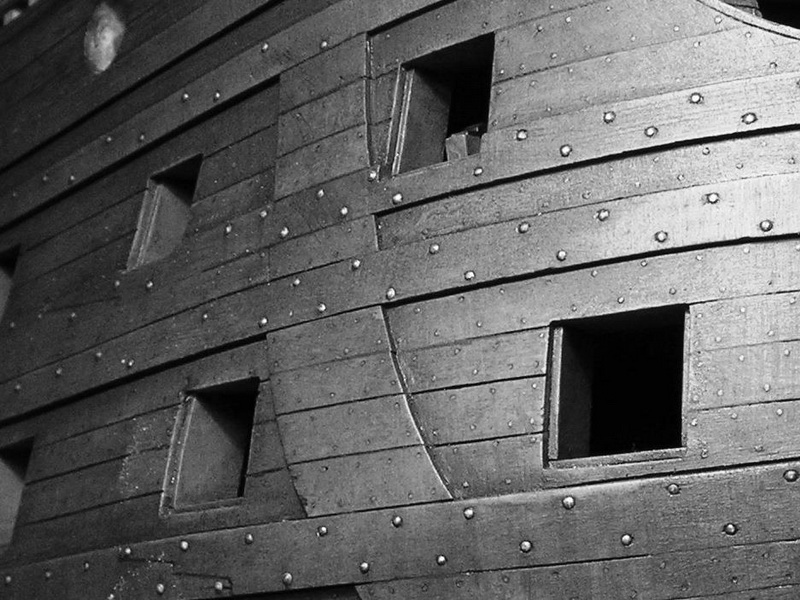

anchor lining
